عیب‌یابی منبع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ به عنوان یکی از عناصر اساسی در سیستم‌های الکترونیکی، نقش بسیار مهمی در ارائه تغذیه پایدار و مستمر برای اجزای مختلف دارند. با این حال، همانطور که در هر دستگاه الکترونیکی دیگری اتفاق می‌افتد، منابع تغذیه سوئیچینگ نیز ممکن است با عیب‌های مختلفی مواجه شوند که ممکن است باعث نقصان در عملکرد سیستم شود. در این مقاله، به بررسی روش‌ها و راهکارهای عیب‌یابی منابع تغذیه سوئیچینگ خواهیم پرداخت تا به مهندسان و فنی‌های الکترونیک کمک کنیم تا با موفقیت عیب‌ها را شناسایی و برطرف کنند، با کیا الکترونیک همراه باشید.

جدول عیب‌یابی منبع تغذیه سوئیچینگ

در جدول زیر به طور خلاصه عیب‌یابی، دلایل احتمالی، و راه‌حل‌های پیشنهادی ارایه شده است که سریع به نیاز شما پاسخ داده شده است.

مشکل رایج	دلایل احتمالی	راه‌حل پیشنهادی
روشن نشدن منبع تغذیه	قطع بودن اتصال برق – خرابی خازن‌های اولیه یا ثانویه – مشکل در لحیم‌کاری – خرابی دیود یا فیوز	بررسی اتصال برق – تست و تعویض خازن‌ها – چک کردن لحیم‌کاری – تعویض دیود و فیوز
افت ولتاژ خروجی	خرابی دیود یا خازن – اتصال کوتاه در مدار – ضعف ترانسفورماتور سوئیچینگ	تست و تعویض دیود و خازن – بررسی اتصال کوتاه – اطمینان از قدرت ترانسفورماتور
داغ شدن یا انفجار فیوز	نشت خازن الکترولیت – اتصال کوتاه در مدار داخلی	بررسی و تعویض خازن معیوب – تعمیر بخش آسیب‌دیده قبل از اتصال مجدد
نداشتن خروجی	اتصال کوتاه در مدار – نشت الکتریکی خازن – اضافه جریان – مشکل در مدار کنترل	بررسی اتصال کوتاه و نشتی خازن – اصلاح فرکانس – تست مدار کنترل

5روش تست منبع تغذیه سوئیچینگ

برای عیب‌یابی منبع تغذیه سوئیچینگ، لازم است که به بخش‌های مختلف آن توجه شود. برای این کار، روش‌های متعددی وجود دارد که به کمک آنها می‌توان مشکلات به‌وجود آمده در منبع تغذیه را شناسایی و بررسی کرد. ممکن است گاهی اوقات به دلیل کارکرد زیاد منبع تغذیه و سایر مشکلات لاینحل امکان تعمیر وجود نداشته باشد، برای خرید منبع تغذیه سوئیچینگ با کیفیت عالی و قیمت مناسب کیا الکترونیک به عنوان یک مرجع معتبر در کنار شما عزیزان است.

1.تست خازن

تست خازن یکی از روش‌های رایج برای بررسی عملکرد منبع تغذیه سوئیچینگ است. در این روش، ابتدا به ظاهر خازن‌ها توجه می‌شود، چرا که خرابی خازن‌ها می‌تواند موجب تغییر شکل ظاهری منبع تغذیه شود. برای انجام این تست، از دستگاهی به نام ال‌سی‌آر متر استفاده می‌شود که دقت بالایی در اندازه‌گیری این اجزا دارد.

2.تست دیود

برای تست دیود، از مولتی‌متر استفاده می‌شود. در این تست، عدد نمایش داده شده باید در محدوده استاندارد قرار گیرد. اگر این عدد خارج از بازه معمول باشد، به این معناست که منبع تغذیه سوئیچینگ دچار آسیب شده و نیاز به بررسی بیشتر دارد.

3.تست ترانزیستور

تست ترانزیستور یکی دیگر از روش‌های موثر برای ارزیابی منبع تغذیه سوئیچینگ است که معمولاً خارج از مدار انجام می‌شود. بسته به نوع ترانزیستور (PNP یا NPN)، این تست باید به صورت جداگانه و دقیق انجام شود تا عملکرد صحیح آن بررسی گردد.



4.تست ترانسفورمر

برای انجام این روش تست هم باید از مولتی متر استفاده کرد. برای این کار باید پایه‌های ورودی و خروجی را به منبع تغذیه متصل کرد و تست آن را انجام داد.

5.تست رگولاتور

یکی از روش‌های تست منبع تغذیه سوئیچینگ تست رگولاتور نام دارد. برای این کار باید ورودی‌های مختلف را به مولتی متر متصل کرده تا خروجی در بازه درست قرار گیرد.

روش‌ تست منبع تغذیه سوئیچینگ

نوع تست	ابزار موردنیاز	شرح تست
تست خازن	ال‌سی‌آر متر	بررسی شکل ظاهری و تست خازن‌ها برای اطمینان از سلامت آن‌ها.
تست دیود	مولتی‌متر	اندازه‌گیری ولتاژ دیود و تطبیق با محدوده استاندارد.
تست ترانزیستور	مولتی‌متر	تست ترانزیستورها خارج از مدار و بررسی مدل‌های PNP و NPN.
تست ترانسفورمر	مولتی‌متر	تست پایه‌های ورودی و خروجی ترانسفورمر برای عملکرد صحیح.
تست رگولاتور	مولتی‌متر	بررسی ولتاژ خروجی رگولاتور برای اطمینان از قرارگیری در محدوده صحیح.

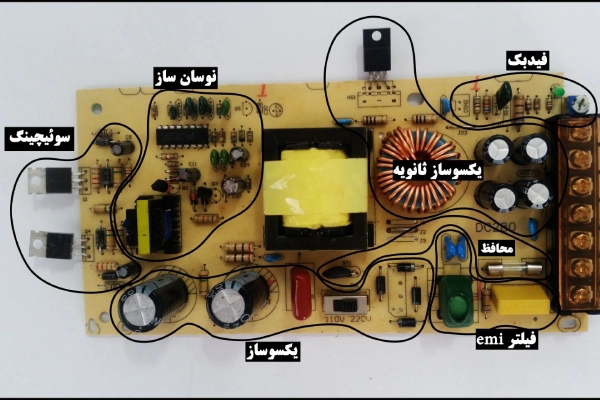

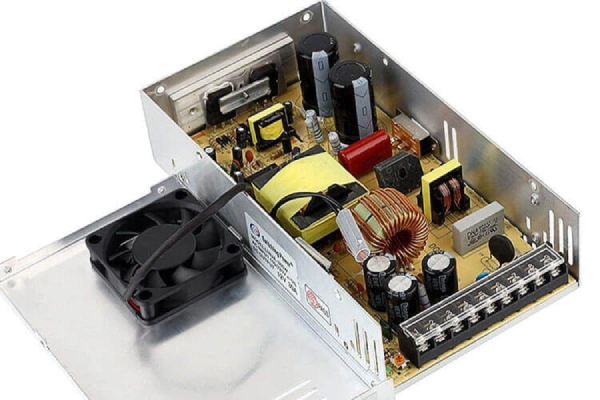

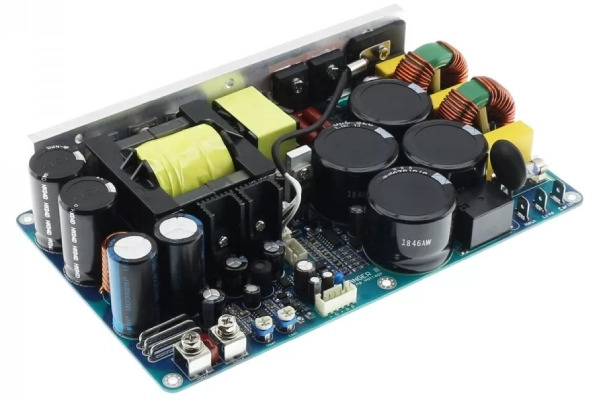

مشکلات منبع تغذیه سوئیچینگ

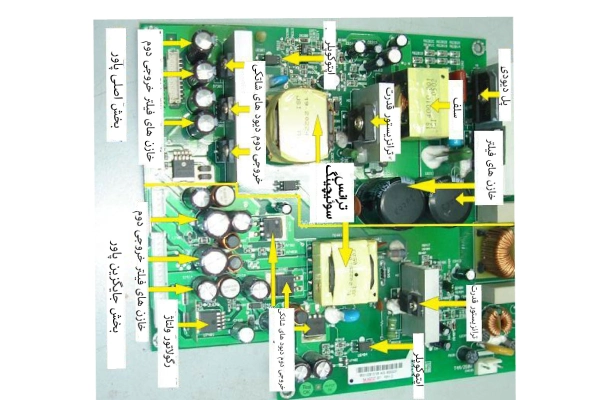

با توجه به مشکلاتی که در منبع تغذیه سوئیچینگ ایجاد می‌شود باید نسبت به تعمیر آن اقدام کرد. گاهی اوقات نیاز به تعمیر پاورسوئیچینگ وجود دارد تا بتوان عیب‌های منبع تغذیه را از بین برد. از عیوب رایجی که در منبع تغذیه سوئیچینگ ایجاد می‌شود می‌توان به موارد زیر اشاره کرد:

روشن نشدن منبع تغذیه سوئیچینگ

اگر پس از تست منبع تغذیه سوئیچینگ متوجه شدید که این منبع روشن نمی‌شود باید اتصالات برق آن را بررسی کنید. پس از این کار به سراغ خازن‌های اولیه رفته و ببینید که آیا مشکلی در آنها وجود دارد و یا باید خازن‌های ثانویه را بررسی کنید. برای از بین بردن این مشکل می‌توانید کارهایی مانند تعویض دیود و فیوز را انجام دهید.
در صورتی که اتصال کوتاه در مدار وجود آمده باشد نیز این مشکل به وجود می‌آید؛ بنابراین باید این اتصال را از بین برد. اگر منبع تغذیه روشن نمی‌شود شاید مشکل از خراب بودن ترانزیستور سوئیچ باشد. تعویض خازن‌های اولیه و ثانویه نیز می‌تواند این مشکل را برطرف کند.

افت ولتاژ منبع تغذیه سوئیچینگ

یک مشکل رایج دیگر که در منبع تغذیه سوئیچینگ ایجاد می‌شود افت ولتاژ است. زمانی که دیود یا خازن خراب شود این مشکل اتفاق می‌افتد. گاهی اوقات به دلیل وجود اتصال کوتاه در مدار نیز ممکن است ترانسفورماتور سوئیچینگ توانایی لازم را نداشته باشد و این مشکل در آن ایجاد شود. برای جلوگیری از این مشکل باید پاورسوئیچینگ را از یک مجموعه معتبر خریداری کنید تا مشکلی در عملکرد آن وجود نداشته باشد.

داغ شدن بیش از حد یا انفجار فیوز

یکی دیگر از مشکلات رایجی که در منبع تغذیه سوئیچینگ ایجاد می‌شود داغ شدن بیش از حد یا انفجار فیوز آن است. در صورتی که مشکل در مدار داخلی این منبع وجود داشته باشد این اتفاق می‌افتد که باید قطعات موجود روی برد آن را به طور کامل چک کرد.

مراحل انجام تست منبع تغذیه سوئیچینگ

برای انجام تست منبع تغذیه سوئیچینگ، مراحل زیر را دنبال کنید:

1. بررسی سیم برق و اتصالات برای اطمینان از سالم بودن آن‌ها.
2. چک کردن کلید پاور و فیوز ورودی.
3. بررسی دیودها، PTC و خازن صافی از نظر نشتی یا اتصال کوتاه.
4. تست خازن‌های موازی با دیود پل.
5. بررسی ICهای مدار سوئیچینگ و ترانزیستورهای سوئیچ‌کننده پالس.
6. ارزیابی مقاومت‌ها و خازن‌ها برای اطمینان از عدم وجود بار اضافی.
7. چک کردن خروجی پاور سوئیچینگ از نظر اتصال کوتاه.

سخن پایانی

عیب‌یابی منبع تغذیه سوئیچینگ فرآیندی مهم است که با شناسایی علائم خرابی، می‌توان مشکلات را به راحتی حل کرد. در این مقاله به بررسی مشکلات رایج و اهمیت شناسایی سریع ایرادات در سیستم‌های پاور سوئیچینگ پرداختیم. تسلط بر این مهارت‌ها به بهبود عملکرد دستگاه‌ها و جلوگیری از خرابی‌های بیشتر کمک می‌کند. برای خرید منبع تغذیه سوئیچینگ یا ابزارهای لازم مانند مولتی متر و ال سی آر متر، از سایت کیا الکترونیک به عنوان مرجع معتبر در زمینه لوازم الکترونیکی می‌توانید با خرید از خدمات پس از فروش بهره‌من شوید. همچنین جهت کسب اطلاعت بیشتر می‌توانید کتاب عیب یابی و تعمیرات منابع تغذیه سوئیچینگ را مطالعه کنید.
