علت خاموش شدن منبع تغذیه

منابع تغذیه سوییچینگ یک منبع تغذیهٔ الکترونیکی است که جهت تامین جریان مورد نیاز مدارهای الکترونیکی  و الکتریکی بکار برده می شوند. با توجه به ساختار داخلی پیچیده تر آنها نسبت به نوع خطی (آداپتور ها) این نوع تغذیه ها دارای موارد خرابی  بیشتر و پیچیده تر نسبت به نوع خطی می باشند، برای یافتن علت خاموشی ابتدا باید روش کار منبع تغذیه را بفهمیم که در ادامه توضیح خواهیم داد.

خلاصه جدول علت خاموش شدن منبع تغذیه

در جدول زیر به علت خاموش شدن منبع تغذیه پرداخته‌ایم در ادامه نیز توضیحات و راهکارهای اضافی جهت کسب اطلاعات بیشتر آورده شده است.

علت خاموش شدن منبع تغذیه	توضیح	راهکار
حفاظت اضافه‌بار (OLP)	مصرف جریان یا توان بیش از ظرفیت منبع تغذیه باعث فعال شدن حفاظت می‌شود.	توان خروجی را افزایش دهید یا نقطه عملکرد OLP را تنظیم کنید.
حفاظت دمای بیش از حد (OTP)	دمای داخلی منبع تغذیه به حد بحرانی می‌رسد و سیستم برای محافظت خاموش می‌شود.	تهویه محیط را بهبود دهید، بار دستگاه را کاهش دهید و منبع را خنک کنید.
جریان هجومی بالا	جریان پالسی شدید در لحظه روشن شدن (20-100 آمپر) سیستم حفاظتی را فعال می‌کند.	منابع تغذیه را یک‌به‌یک روشن کنید یا از کنترل از راه دور استفاده کنید.
نوسانات یا قطعی برق	افت یا افزایش ناگهانی ولتاژ ورودی باعث خاموشی حفاظتی منبع می‌شود.	از محافظ برق یا UPS استفاده کنید و اتصالات برق را بررسی کنید.
خرابی قطعات داخلی	نقص در خازن‌ها، ترانزیستورها یا مدارهای منبع تغذیه منجر به خاموشی می‌شود.	منبع تغذیه را توسط متخصص بررسی و در صورت نیاز تعمیر یا تعویض کنید.
اتصال نادرست یا معیوب	اتصالات شل یا کابل‌های آسیب‌دیده جریان را مختل کرده و خاموشی ایجاد می‌کند.	کابل‌ها و اتصالات را چک کنید و از سلامت آن‌ها مطمئن شوید.
بار بیش از حد دستگاه متصل	دستگاه متصل توانی بیش از ظرفیت منبع تغذیه مصرف می‌کند.	بار دستگاه را کاهش دهید یا از منبع تغذیه با ظرفیت بالاتر استفاده کنید.

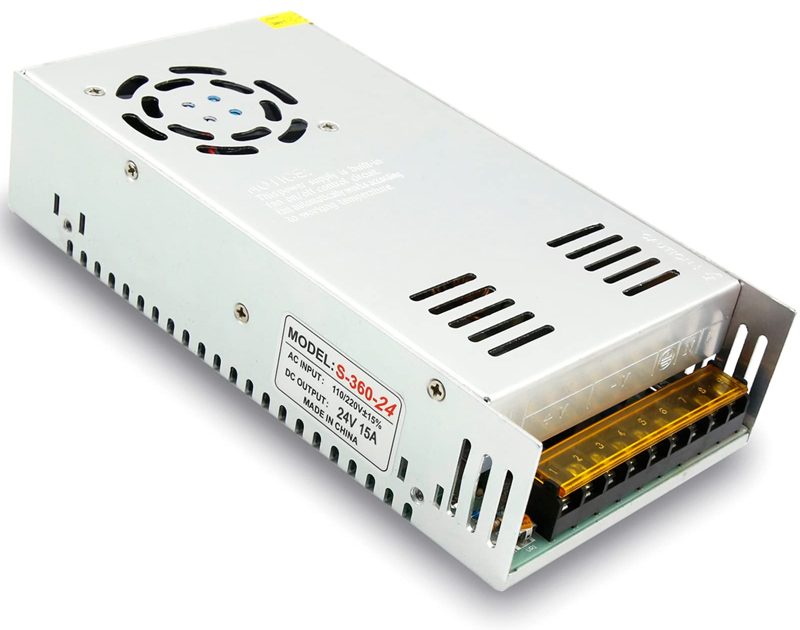

روش کار منبع تغذیه سوئیچینگ

این نوع پاور ها با سوئیچ و قطع و وصل سریع جریان ، ولتاژ را تغییر می دهد. و برای انتقال انرژی از یک طبقه به طبقه دیگر از فرکانس بالا و تغییرات پهنای باند موج استفاده می شود.بعنوان مثال برای درک بهتر این موضوع تصور کنید برای جابجایی ۱۰۰۰ کیلو گرم وزنه از قطعات ۱۰ کیلوی از یک نقطه به نقطه ای دیگر ، در صورتی که بخواهیم به یکباره همه را جابجا  کنیم نیازمند  ماشین آلات سنگین می باشیم تا بتوان  این مجموعه را جابجا کرد. حال اگر بخواهیم با دست و یا وسیله کوچکتری آنها را جابجا کنیم باید تک تک این قطعات جابجا شوند. در حالت اول نیاز به یک ماشین بزرگ داریم که به آرامی نیز حرکت می کند و برای اتصال ، به نصب زنجیر و … احتیاج می باشد. اما در حالت دوم اگر از یک گروه نفرات که در کنار هم قرار دارند جهت جابجایی دست به دست استفاده کنیم با بالا بردن سرعت دست که در اینجا یعنی همان زیاد کردن فرکانس مدار، می توان قطعات را با زمان کمتری نسبت به حالت اول جابجا کنیم .

دلیل قطع و وصل ولتاژ خروجی در منبع تغذیه سوییچینگ

یکی از موارد خرابی پاور سوییچنگ قطع و وصل ولتاژ در خروجی آن می باشد. این خرابی  بیشتر به اتصال کوتاه و جریان کشی بیش از حد بعد از ترانس منبع مربوط است.  به دلیل ساختار داخلی مدار الکترونیکی منبع تغذیه ، جهت محافظت از مدار الکترونیکی از قسمت خروجی منبع ، ولتاژی به عنوان ولتاژ مرجع  ، فیدبک گرفته می شود تا در صورت اضافه بار یا اتصال کوتاه در خروجی آن از برد مدار الکترونیکی خود محافظت کند. در صورتی که دو لاین (+ و -) خروجی منبع به هم اتصال کوتاه کنند و یا تجهیزاتی با توان بالاتر (جریان کشی بیشتر از حد منبع) به خروجی منبع متصل شوند  این اتفاق خواهد افتاد.

دلایل خاموش شدن منبع تغذیه

یکی از مشکلات بزرگ در منابع تغذیه این است که این منابع روشن نمی شوند. در این نوع از منابع وجود آی سی برای روشن شدن منبع ضروری نیست ترانس پالس کوچک است به همراه دو تا ترانزیستور قدرت مسئول سوئیچ یا کلید زنی اولیه در دستگاه می باشد. غالباً مقاومتهای کم اهم به بیسی این دو تا ترانزیستور متصل هستند. اگر  اگر این مقاومت ها آسیب ببیند دستگاه ما به هیچ عنوان راه اندازی نخواهد شد چون ولتاژ بیس وجود ندارد.و وقتی که راه اندازی نشود دستگاه خاموش میماند.

دیودی در مسیر بیس ترانزیستور اول قرار دارد نمی‌تواند ولتاژ منفی را به بیس برساند به همین دلیل ترانزیستور اول به دلیل عدم ولتاژ خاموش می گردد.  این چرخه آنقدر ادامه می‌یابد تا ولتاژ vcc در ترانس اصلی ایجاد شده و این ولتاژ به سه بخش مختلف هدایت شود:

در بخش اول این ولتاژ مسئول تغذیه آی سی میباشد. پایه ۱۲ آی سی ولتاژ میگیرد.از همین مسیر ولتاژ به سر وسط ترانس پالس می‌رسد.همین ولتاژ مسئول تغذیه دو ترانزیستور کوچک مدار نیز می باشد وظیفه این دو ترانزیستور تقویت پالس های آیسی و رساندن آن به ترانس پالس است. بنابراین اگر این ولتاژ نتواند به این سه قسمت از مدار برسد مدار ما عملکرد درستی نخواهد داشت همچنین خازن های موجود در مسیر نیز یکی از عواملی هستند که سبب خرابی دستگاه میشوند.و در نهایت تمام این فرآیندها باعث خاموش شدن ترانزیستور و اختلال در عملکرد منبع تغذیه می شوند.

علت سوختن منبع تغذیه سوئیچینگ

سوختن منبع تغذیه سوئیچینگ معمولاً به دلیل عوامل مختلفی رخ می‌دهد که از مشکلات طراحی تا شرایط محیطی و استفاده نادرست را شامل می‌شود. شناخت این عوامل به شما کمک می‌کند تا از خرابی‌های پرهزینه جلوگیری کنید.

علت سوختن	توضیحات	راه‌های پیشگیری
افزایش دما	گرمای بیش از حد ناشی از بار اضافی، تهویه ضعیف یا محیط گرم	استفاده از فن، هیت‌سینک مناسب، قرار دادن دستگاه در محیط خنک
نوسانات ولتاژ و جریان	تغییرات ناگهانی برق یا بارهای نامنظم	نصب محافظ برق، استفاده از استابلایزر، بررسی سازگاری بار با منبع تغذیه
خرابی قطعات داخلی	نقص در ترانزیستورها، خازن‌ها یا دیودها به دلیل کیفیت پایین یا فرسودگی	خرید از برندهای معتبر، تعویض خازن‌های فرسوده، بازرسی دوره‌ای
خطاهای طراحی	انتخاب نادرست قطعات یا نبود محافظت کافی	انتخاب منابع تغذیه با استانداردهای ایمنی (CE، RoHS)، مشاوره با متخصص
اتصال کوتاه در خروجی	تماس غیرعادی خروجی‌های مثبت و منفی	بررسی دقیق اتصالات، استفاده از فیوزهای محافظ، نصب سیستم‌های قطع خودکار
فرسودگی قطعات	کاهش عملکرد قطعات به دلیل استفاده طولانی‌مدت	تعویض دوره‌ای قطعات حساس مانند خازن‌ها، رعایت عمر مفید دستگاه

علت خاموشی پاورسوئیچینگ

این مشکل معمولا در حالتی رخ می­دهد که ایجاد ولتاژهای خروجی زیاد شده و تغذیه سوئیچینگ خاموش می­شود. برای تشخیص دقیق این حالت لازم است تا پراب قرمز رنگ مولتی­متر آنالوگ را به یک خروجی دیود وصل کنید؛ در حالی که ولتاژ خروجی روی ۱۵ ولت تنظیم شده باشد. اگر مشاهده کردید که عقربه اهم­‌متر آنالوگ سریعا عدد بالای ۱۵ را نشان داده و دوباره سریعا صفر شد، یقینا مشکل حالت خاموشی پاور است . دلیل این خاموش شدن برای تغذیه سویچینگ تولید ولتاژ خروجی بالای متوالی است که این ولتاژ بالا حتی می تواند دستگاه یا مدار الکترونیک های دیگر را بسوزاند.

کلام آخر

در این مقاله به بررسی علت خاموش شدن پاورسوئیچینگ پرداختیم امیدواریم که این مقاله کمک کرده باشد تا مشکل خود را شناسایی کرده باشید . در صورتی که نیاز به مشاوره داشتید میتوانید از طریق شماره های درج شده در سایت با مشاورین ما در کیا الکترونیک در ارتباط باشید.همچنین اگر تجربیاتی دارید، خوشحال میشویم تا در قسمت نظرات آن را با دیگر کاربران به اشتراک بگذارید.
